玖石教育连载国家电网考试电工类历年真题，每天发布5题，同时由玖石教育讲师撰写极致解析供考生参考。
题目上的问题考生可以本文下方回复交流，后期玖石教育会建免费学习群，群里有各科目讲师针对考生学习上的问题给考生答疑解惑，敬请期待！
1、将小灯泡与可变电阻串联后接到恒流源上，当可变电阻减小时，小灯泡的电压（ ），所以小灯泡的亮度（ ）。
A．减小；变暗
B．减小；变亮
C．增大；变亮
D．不变；不变
2．有源二端网络的短路电流为16安培，等效内阻为8欧姆，则开路电压为（ ）伏特。
A．2
B．8
C．18
D．128

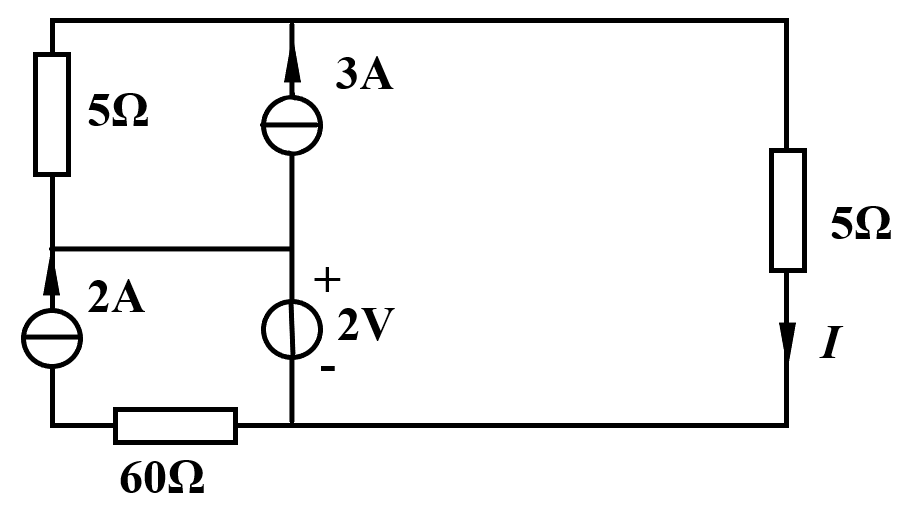

3．电路如图所示，电流I为（ ）A。
A．1
B．5
C．1.7
D．3.4
4．零输入响应  经过一个时间常数  后，衰减为原值的（ ）。
A．63.2%
B．20%
C．36.8%
D．100%

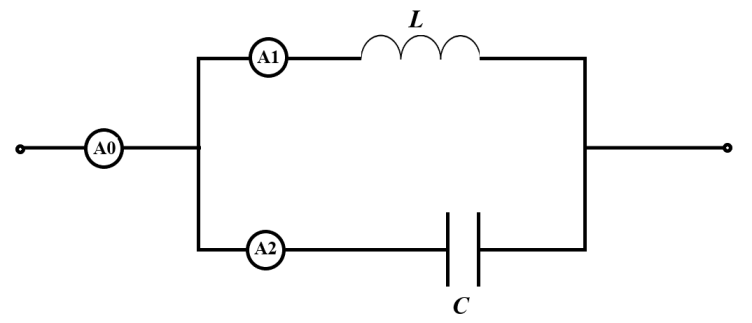

5．在如图所示电路中，若电流A1、A2读数分别为10A、6A，则电流A0读数为（ ）A。
A．64
B．16
C．4
D．136
参考答案:
1.答案：【D】
【考点】电路——电流、电压、电功率和能量
2.答案：【D】
玖石教育解析：实际电源的两种模型可以相互等效，其中开路电压 、短路电流  、等效电阻 之间的关系为
【考点】电路——电压源、电流源的串并联以及实际电源的两种模型
3.答案：【C】
玖石教育解析：据下图列写回路电流方程，
解得
所以， 。
图 2题41解
【考点】电路——支路（网孔、回路）电流法和节点电压法
4.答案：【C】
玖石教育解析：零输入响应 经过一个时间常数  后， 衰减为原值的36.8%，衰减了63.2%。
注：这也是时间常数的另一种定义方式。
【考点】电路——一阶电路的零输入响应、零状态响应以及全响应
5.5.答案：【C】
玖石教育解析： 。A。所以A0读数为4A。
【考点】电路——正弦量与相量法
|
