玖石教育连载国家电网考试电工类历年真题，每天发布5题，同时由玖石教育讲师撰写极致解析供考生参考。
题目上的问题考生可以本文下方回复交流，后期玖石教育会建免费学习群，群里有各科目讲师针对考生学习上的问题给考生答疑解惑，敬请期待！
1. 同步发电机的暂态电势正比于（ ）。（本题分数：0.5分）
A．励磁绕组的磁链 B．定子绕组的磁链
C．励磁电流 D．励磁电压
2. 两相接地短路的复合序网图为三序网络（ ）。（本题分数：0.5分）
A．并联 B．正序网并联负序网
C．零序网并联负序网后串联正序网 D．串联
3．暂态稳定计算分析中，摇摆曲线指：（ ）（本题分数：0.5分）
A．P-h曲线 B．ω-1曲线
C．h-1曲线 D．u-1曲线
参考答案
1答案：【A】
玖石教育解析：
暂态电势的物理意文是指的定子绕组开路的情况下， 当励磁绕组磁链等予暂翁前后保持恒定的励磁绕组合成磁链时， 励磁绕组对定子d 轴绕组1：感磁链在定子q 轴绕组产生的旋转电动势。
【考点】同步发电机数学模型
2答案：【A】
玖石教育解析：
三序网络的连接主要指的是正负零序的端口的连接方式，C 不对只能解释为电流不是并联之后再串联的，C只能电路分析用
单相接地短路时，正负零序网络依次串联
两相短路时，正序和负序网络并联，零序网络开路；
两相短路接地时，正负零序网络依次并联；所以本题选A。
【考点】电力系统简单故障分析与计算
3答案：【C】
玖石教育解析：
摇摆曲线指发电机转子间相对角度随时间变化的曲线。称为h-1曲线。
【考点】电力系统暂态稳定分析

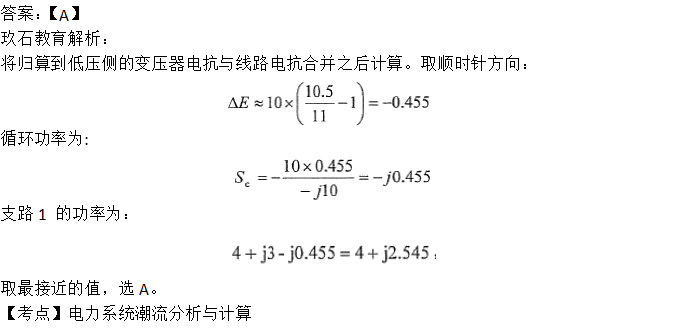

4.

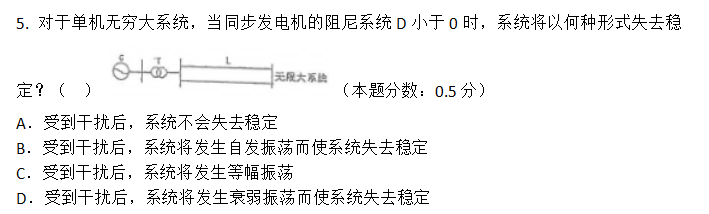

5答案：【B】
玖石教育解析：
发电机组除了转子在转动过程中具有机械阻尼作用外， 还有发电机转子闭合回路所产生的电气阻尼作用。机械阻尼作用与发电机的实际转速有关， 电气阻尼作用则与相对转速有关， 准确计算是比较难的。当发电机与无线大系统之间发生振荡或失去同步时，在发电机的转子回為中，特别是在阻尼绕组中将有感应电流而产生阻尼转矩或异步转矩。总的阻尼功率可近似表示为PD = D∆ω , 式中：D称为阻尼功率系数，开始功角较小的情况下，或是定子回路半有串联电容使定子电阻相对总电抗较大时，D可能为负数。
如SEq<0，则总有一个正实根，系数将非周期性失去稳定；
如SEq>0，则D的正负决定系统是否稳定：D>0时，系统总是稳定的，因D不是很大，x为负实部的一对复数，△和△作衰减振荡；D<0时，系统不稳定，一般λ为正实部的一对复数，△δ和Δω作作振荡发散，即系统振荡。所以本题选B, 受到干扰后，系统将发生自发振荡而使系统失去稳定。
【考点】电力系统暂态稳定分析
|
|
|
|
|
|
