1、RLC并联电路发生并联谐振时，以下说法不正确的是（ ）。
A.外部电流和外部电压同相位
B.电容和电感能量总和为零
C.电容电流和电感电流大小相等且相位相反
D.总输入导纳（模值）为最小值
2、使用两个功率表的方法测量三相功率（“二瓦记法”），不适用于（ ）。
A.三相四线制电路，负载对称
B.三相四线制电路，负载不对称
C.三相三线制电路，负载对称
D.三相三线制电路，负载不对称

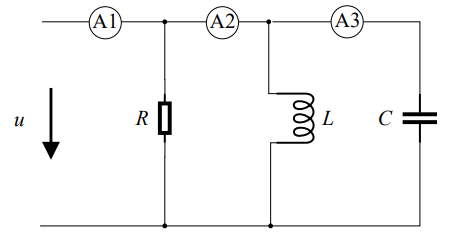

3、下图所示电路中，已知 ，且安培表A1的读数为10A，则安培表A2，A3的读数分别为（ ）。
图 4题39
A.14A；10A
B.0A；10A
C.10A；10A
D.10A；0A
4、电压为 的电压源，接到 的电阻， 的线圈和 的电容器的串联电路两端，其电流有效值为（）。
A.1.732A
B.1.414A
C.2A
D.1A
5、变压器接入负载运行后，对一次绕组与二次绕组磁动势之间的关系，描述正确的是
（ ）。
A.一次侧绕组的磁动势大于二次侧绕组的磁动势且方向相同
B.一次侧绕组的磁动势小于二次侧绕组的磁动势且方向相同
C.一次侧绕组的磁动势与二次侧绕组的磁动势大小相等、方向相反，互相抵消
D.一次侧绕组磁动势与二次侧绕组磁动势之和为一次绕组的励磁磁动势
参考答案：
1、答案：【B】
玖石教育解析：并联（串联）谐振时电感的磁场能量与电容的电场能量彼此交换，完全补偿，两种能量的总和为常数。
【考点】电路——谐振
2、答案：【B】
玖石教育解析：在三相三线制电路中，不论对称与否，都可以使用两个功率表的方法测量三相功率（称为二瓦计法）。在三相四线制中，当电路为对称电路时（此时中线没有电流流过，相当于对称三相三线制），可以采用二瓦计法测量三相功率，而当电路不对称时，不能用二瓦法测量三相功率，这是因为在一般情况下， 。

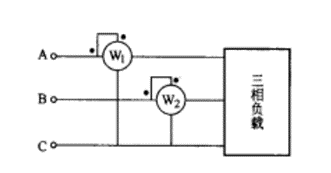

图 3二瓦计法
【考点】电路——三相电路的功率 3、答案：【B】
玖石教育解析：设流过R、L、C的电流分别为 、 、 。因为 ，可以得到电流的相量关系如下图所示。令 ，则 。A1的读数即| + + |=I，所以I=10A。安培表A2的度数为| + |=0，安培表A3的度数为| |=10。
图 5题39解
【考点】电路——正弦稳态电路的计算
4、答案：【A】
玖石教育解析：①对于基频， ， ， ， ，则电流 。
②对于三倍频， ， ， ， ，则电流 。
综合①②，电流的有效值 。
【考点】电路——非正弦周期电路的有效值、平均值和平均功率
5、答案：【D】
玖石教育解析：设在接入负载后，二次电流为 ，由二次电流所建立的磁动势为 。一次电流为 ，由一次电流所建立的磁动势为 ，负载后作用在磁路上的总磁动势为 。依据全电流定律应满足
用文字解释就是变压器负载运行时作用在主磁路上的全部磁动势应等于产生磁通所需的励磁磁动势。
【考点】电机——变压器的负载运行
|
|
|
|
|
|
