玖石教育连载国家电网考试电工类历年真题，每天发布5题，同时由玖石教育讲师撰写极致解析供考生参考。
题目上的问题考生可以本文下方回复交流，后期玖石教育会建免费学习群，群里有各科目讲师针对考生学习上的问题给考生答疑解惑，敬请期待！
1、一个具有30个节点，其中有5个PV节点，1个平衡节点的电力网络，采用PQ分解法进行计算时需要列写的潮流方程数是（）。
A.23 B.53 C.48 D.58
2、电力系统中发生短路故障之后，研究发电机转子经过一段过程的运动变化后， 能否恢复到同步运行的问题属于（ ）。
A.暂态稳定 B.动态稳定 C.电压稳定 D.静态稳定
3、以下电力系统故障属于纵向故障的是（ ）。
A.两相短路接地 B.单相断线故障 C.三相短路 D.两相短路
4、电力系统潮流计算的任务是（ ）。
A.计算各节点电压和各支路中的功率及功率损耗 B.计算电网中的电压损耗和功率损耗
C 计算发电机功率、机端电压以及输电线路的功率 D.计算电源母线电压和输电线路的功率损耗
5、 电力系统潮流计算中，对于长度在100~300km的架空线路需要采用（ ）。
A.一字型等值电路 B.分布参数等值电路
C.T 型等值电路 D.π型等值电路
参考答案：
1、答案：【B】
玖石教育解析：
PQ 分解法是牛顿拉夫逊法极坐标的简化，设PQ节点m个，总结点数n个，以一个n-1阶和一个m-1阶系数矩阵代替原有的n+m-2系数矩阵。所以方程数和极坐标时相同，仍为 2（m-1）+（n-m）；也就是 2 倍的 PQ 节点加上 PV 节点数目，即 53。
【考点】电力系统潮流分析与计算
2、答案：【A】
玖石教育解析：
静态稳定指：收到小干扰后，不发生震荡或非周期性失步，自动恢复到原始运行状态的能力。暂态稳定指：收到大干扰后（短路，断路），能否经过暂态过程达到新的稳态运行状态或恢复到原来的状态。
电压稳定指：指电力系统受到小干扰作用后，不发生电压崩溃，自动恢复到初始电压水平的能力。
动态稳定指：电力系统受到较大的干扰后，在自动装置参与调节和控制的作用下，系统进入一新的稳定状态并重新保持稳定运行的能力。
短路故障为大扰动，发电机经过暂态过程恢复到同步运行，属于暂态稳定，选A。
【考点】电力系统暂态稳定分析
3、答案：【B】
玖石教育解析：
短路故障是横向故障，断线故障是纵向故障；
其中短路故障是正常运行情况以外的相与相或相与地之间的连接，又可分为三相短路（5%）、 两相短路（10%）、单相接地短路（65%）、两相短路接地（20%）；断线故障又可分为一相断线和两相断线。
属于纵向故障的只有断线故障B。
【考点】电力系统故障的基本概念
4、答案：【A】
玖石教育解析：
定义，潮流计算的任务是根据给定的运行条件和网络结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。
【考点】电力系统潮流分析与计算
5、答案：【D】
玖石教育解析：
电力系统潮流计算中，对于长度在100~300km 的架空线路和不超过100km的电缆电路可视为中等长度的电力线路，这种线路的电纳 B 不能略去，采用π型等值电路。
短线路，即长度100km以下的架空线路，短线路通常可以不考虑导纳支路的影响。采用一字型
长线路，即长度超过300km的架空线路和长度超过100km的电缆线路，考虑分布参数特性。

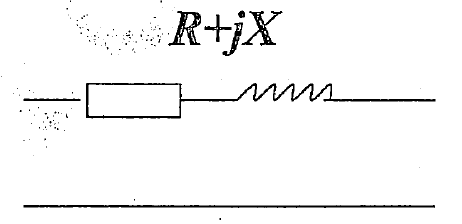

一字型等值电路

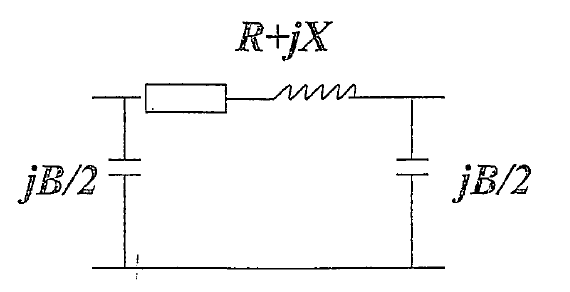

π型等值电路
【考点】电力系统各元件特性及数学模型
|
|
|
|
|
|
