每日真题精选:国家电网考试历年真题汇编(4.3)
时间:2021-04-23 16:03   来源:电网 招聘单位: 工作地点:
玖石教育从3月24日开始工作日连载国家电网考试电工类历年真题,每天发布5题,同时由玖石教育讲师撰写极致解析供考生参考。
题目上的问题考生可以本文下方回复交流,4月中旬玖石教育会建免费学习群,群里有各科目讲师针对考生学习上的问题给考生答疑解惑,敬请期待!

1、 下面关于高频闭锁方向保护,描述不正确的是(       )
A、高频闭锁方向保护是比较线路两端功率大小的一种保护
B、闭锁式高频方向保护在故障时启动发信,而正向元件动作时停止发信
C、闭锁式高频保护在区外故障时,两侧都先启动发信
D、闭锁式纵联保护跳闸的必要条件是高值起动元件动作且正方向元件动作,反方向元件不动作,收到过闭锁信号而后信号又消失
2. 时间继电器在继电保护装置中的作用是()
A、计算动作时间
B、建立动作延时
C、计算保护停电时间
D、计算断路器停电时间
3. 距离保护可以根据极化电压和补偿电压之间的关系判断是否动作,下列动作的是(      )
A、0≤≤90   B、90≤≤180
C、90≤≤270   D、0≤≤180
4. 对于高频保护的相差保护,内部故障和外部故障间断角各是多少(      )
A、180° , 180°     B、 180° , 0    C、 0° , 180°    D、 0° , 0°
5. 已知线路末端最小运行方式下三相短路电流为10kA,最大运行方式下短路电流为20kA, II段整定值为5kA,则1段的灵敏系数为()。
A、2 B、4 C、1.732 D、3.46

参考答案:
1、答案:【A】
玖石教育解析:高频闭锁方向保护是将线路两端的功率方向转化为高频信号,由高频通道将此信号传送到对端,比较两端功率方向的一种保护装置,故A错误;
短路功率的正方向规定为由母线流向线路,负方向为由线路流向母线。当被保护线路发生内部故障时,两侧的短路功率均为正方向,两侧保护装置中的收发信机都不发闭锁信号,当然也收不到闭锁信号,保护就动作,使两侧断路器跳闸。
当线路外部发生故障时,本线路距故障点近的一侧短路功率方向为负,该侧保护起动,收发信机发出闭锁信号,这个闭锁信号被本线路两侧的保护所接收,把两侧的保护都闭锁起来,不能跳闸。由于这种保护装置是以高频通道经常无电流,而当保护区外发生故障时,由短路功率方向为负的一侧发出高频信号,去闭锁本侧和对侧的保护,因此叫做高频闭锁方向保护。故选A
【考点】闭锁式高频方向保护
2、答案:【B】
玖石教育解析:时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器,在许多控制系统中,需要使用时间继电器来实现延时控制。故选B
【考点】时间继电器
3、答案:【C】

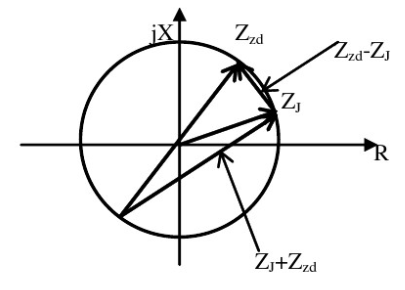

玖石教育解析: 如右图,由相位比较原理可得:

分子分母同乘IJ可得


【考点】距离保护动作条件
4、答案:【B】
玖石教育解析:相差高频保护的基本工作原理是比较被保护线路两侧电流的相位,即利用高频信号将电流的相位传送到对侧去进行比较。在被保护线路内部故障时,两侧收信机收到的高频信号是断续的,高频信号在一个周期重叠时间约为10ms,保护瞬时动作与跳闸;在被保护范围外部故障时,两侧收信机收到的高频信号是连续的,线路两侧的高频信号互为闭锁,使两侧保护都不动作于跳闸。
相差高频保护是比较被保护线路两侧工频电流相位的高频保护。当两侧故障电流相位相同时保护被闭锁,两侧电流相位相反时保护动作跳闸。故选B
【考点】相差高频保护
5、答案:【C】
玖石教育解析:为了能够保护本线路的全长,限时电流速断保护必须在系统最小运行方式下,线路末端发生两相短路时,具有足够的反应能力,这个反应能力用灵敏系数Ksen来衡量。

三相短路属对称短路,两相短路、单相短路均属不对称短路。选择校验电气设备时,一般只需近似计算在系统最大运行方法下可能通过该设备的最大三相短路电流值。有时需要计算两相短路电流和单相短路电流。一般两相短路电流近似看成三相短路电流的,单相短路电流为相电压除短路回路总阻抗。计算过程如下

故选C
【考点】电流保护灵敏系数
