玖石教育从3月24日开始工作日连载国家电网考试历年真题，每天发布5题，同时由玖石教育讲师撰写极致解析供考生参考。
题目上的问题考生可以本文下方回复交流，4月中旬玖石教育会建免费学习群，群里有各科目讲师针对考生学习上的问题给考生答疑解惑，敬请期待！
1、在不对称短路的暂态过程中，定子的非周期自由电流将在( )中派生一系列的奇次谐波自由分量。
A、定子绕组 B、转子绕组 C、励磁绕组 D、阻尼绕组
2、变压器带感性负载和阻性负载时，随着负载的增加，二次侧端电压逐渐（）
A、不变 B、减小 C、不确定 D、增大
3、对于不对称短路中，零序电压分布错误的是( )
A、故障点的零序电压是最高的 B、离故障点越远，零序电压越低
C、零序电压在系统各个位置数值一样D、零序电压在中性点接地的位置为零
4、电力系统静态稳定性实用判据是 ( )
A、阻尼功率系数大于零
B、整步功率系数大于零
C、整步功率系数和阻尼功率系数都大于零
D、整步功率系数小于零
5、若网络中共有n个节点，其中有1个平衡节点，m个PV节点，其余为PQ 节点，则极坐标形式牛顿拉夫逊潮流算法的修正方程个数为（）
A、n-m-1个有功功率方程和m个无功方程
B、n-1有功方程和m个无功方程
C、n-1有功方程和n-m-1个无功方程
D、n-1有功方程和n-m个无功方程
参考答案：
1、答案：【B】
玖石教育解析：
短路电流非周期分量是短路发生后大约十个周波时间内，呈指数曲线衰减的暂态电流，因为短路电流有电抗，电路电流不可能突变，使其产生反向电流。定子的非周期自由电流在空间产生磁场，转子旋转切割磁场，产生一系列的奇次谐波自由分量，选B。
【考点】电力系统简单故障分析与计算
2、答案：【B】
玖石教育解析：

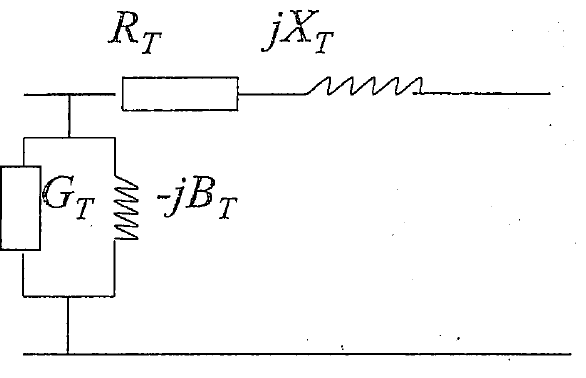

因为变压器本身的内阻也是电感性的，负载的感性电流增大了内阻压降，故输出电压降低了。带容性负载，则升高。可以从变压器的负载向量图上看出来。这就是所谓变压器的外特性，就是二次电压与二次电流的关系，下降的（电阻、电感性负载）与上升的（电容性负载）。
①纯有功负载：始端电压总高于末端电压，相位上，始端电压始终超前于末端电压，而且负荷功率越大，超前的越多，功率角越大
②纯感性无功负载：始端电压总高于末端电压，但是相位却总是滞后于末端，即功率角6总为负值
总的来说，负载增加，二次侧端电压逐渐减小，选B。
【考点】电力系统各元件特性及数学模型
3、答案：【C】
玖石教育解析：
各序电压在电网中的分布规律
①正序电压越靠近电源处数值越高，发电机端的正序电压最高，等于电源电动势。
②越靠近短路点正序电压的数值越低，三相金属性短路时，短路点电压等于零。母线的正序电压在三相短路时下降的最厉害，波动最大，对系统及用户影响最大，两相接地时，正序电压变化次之，单相接地时，正序电压变化最小
③负序及零序电压的绝对值总是越靠近故障点数值越高，短路点处最高，相当于在短路点处有一个负序及零序的电源电动势，其值等于短路点的电压，而越远离短路点，负序及零序电压数值越低，在发电机中性点上负序电压等于零，在接地变压器中性点上零序电压等于0。
根据分布规律，故障点的零序电压是最高的，离故障点越远，零序电压越低，零序电压在中性点接地的位置为零，A,B,D选项正确，零序电压在系统各个位置数值不一样，越远离短路点，零序电压数值越低，C错误。
【考点】电力系统简单故障分析与计算
4、答案：【B】
玖石教育解析：
整步功率系数表明发电机维持同步运行的能力，即静态稳定的程度。
即实用判据为：
但这只是判断发电机运行静态稳定的判据之一，另一判据为D>0，阻尼功率系数大于零，
但实际中后者一般情况下都满足，所以整步功率系数大于零称为实用判据，选B。
【考点】电力系统静态稳定分析
5、答案：【C】
玖石教育解析：
极坐标形式的牛顿拉夫逊潮流计算的功率平衡方程为：
对于n个独立节点的电力系统，若PV节点数为m，则PQ节点数为（n-1-m），待求的状态变量总数为m+2（n-1-m）=2n-m-2个；有功功率平衡方程个数为n-1，无功功率平衡方程个数为（n-1-m），状态方程总数等于状态变量数,所以选C。
【考点】电力系统潮流分析与计算
|
|
|
|
|
|
